Проектирование дома из газобетона.

Строительство любого дома начинают с проекта. На стадии проектирования разрабатываются планировки будущего здания, рассчитываются основные конструктивные элементы: фундамент, стены, перекрытия. Исходя из теплотехнического расчёта выбирается толщина внешних газобетонных стен. Все решения обязательно согласовываются с заказчиком. Ниже представлен пример нескольких страниц из проекта марки АР - Архитектурные Решения.

Проект дома

В состав проекта обычно входят:

  1. Этажные планы дома
  2. Чертежи основных конструктивных узлов
  3. Расчёт фундамента (выбор класса бетона и арматуры, расчёт армирования)
  4. Расчёт нагрузок на стены
  5. Расчёт перекрытия (выбор класса бетона и арматуры, расчёт армирования)
  6. Расчёт кровли

Исходными данными для проектирования являются:

  • Геодезический план участка с указанием относительных высотных отметок (входит в перечень предоставляемых услуг)
  • Техническое задание (составляется инженером совместно с заказчиком)
  • Эскизные планы этажей с указанием желаемых размеров

В процессе проектирования выбирается тип фундамента, который зависит от планировки будущего дома и от геологической обстановки на территории участка. Информацию о грунтах дает разведочное бурение, которое обычно делается при строительстве колодца. Если у клиента уже имеется готовая литологическая колонка, мы можем использовать её при проектировании дома.

Толщина стен принимается на основании конструктивных соображений и из расчёта тепловых потерь. Такой расчёт обычно делается, чтобы найти компромисс между толщиной наружных газобетонных стен, утеплителя, применяемого при отделке, и мощностью отопительной системы. После теплотехнического расчёта обязательно проверяют несущую способность стен с помощью прочностного анализа.

Расчёт перекрытия осуществляется в 3 этапа:

  1. Выбор класса бетона и арматуры
  2. Расчёт армирования по условию прочности на сжатие, изгиб.
  3. Экономический анализ выбранных материалов

Дело в том, что прочность перекрытия, при прочих равных, зависит от двух параметров: толщины и процента армирования. Прочность на изгиб в большей степени даёт арматура, а на сжатие - бетон. Понятно, что при условии полного отсутствия арматуры толщину бетона в перекрытии необходимо многократно увеличивать, что влечет за собой увеличение стоимости и веса конструкции. Если же представить полное отсутствие бетона в перекрытии, необходимо будет многократно увеличивать объем арматуры, что приведет к резкому удорожанию перекрытия.

Таким образом, при расчёте перекрытий определяется оптимальное соотношение количества бетона и арматуры.

Исходя из площади здания и желаемой конфигурации кровли выбирается конструкция её несущих элементов. К основным видам стропильных ферм относятся:

  • W-образная ферма
  • М-образная ферма
  • Е-образная ферма
  • Мансардная ферма без промежуточной опоры
  • Мансардная ферма на основании
  • Асимметричная мансардная ферма на основании
  • Односкатная ферма
  • Ферма-ножницы
  • Ферма с трехсегментным нижним поясом

Не смотря на такое разнообразие стропильных систем, чаще других применяются мансардные фермы без промежуточной опоры и Е-образные фермы.

После завершения всех расчётов формируются окончательные планировки этажей и комплектуется рабочая документация, которая передается заказчику. Только соблюдение всех норм, установленных законодательством Российской Федерации позволяет построить дом надежным и безопасным. К тому же все расчёты, как правило, исключают чрезмерный запас прочности для конструкций, тем самым удешевляя стоимость строительства.

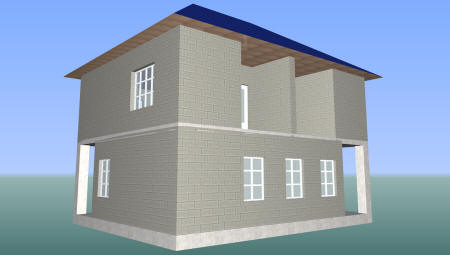

В качестве приятного дополнения к проекту мы предоставляем трехмерную модель будущего дома. После завершения строительства бывает очень интересно сравнить и убедиться, что построенный дом соответствует проекту на 100%

3d модель дома  Фотография дома
