Автоматизация электроснабжения

Неотъемлемым элементом умного дома является автоматизация электроснабжения и освещения. Дистанционное управление освещением, включение света по расписанию или по интенсивности естесственого освещения, отключение питания групп розеток через Интернет, автоматическое включение подогрева кровли по датчику влажности и температуры - всё это лишь малая доля того, что может "Умный дом".

Даже если вы не планируете автоматизировать всё здание в комплексе, необходимо задуматься комфорте в нем и установить элементы автоматики на электрические системы. Это позволит повысить безопасность проживания и существенно сэкономить на электроэнергии в будущем.

С чего же начинается автоматика в доме? Прежде всего с установке на подводящей линии электроснабжения, так называемой, АВР - Автоматики Ввода Резерва.

Автоматический ввод резерва

Для организации автоматического ввода резерва необходимо иметь как минимум 2 независимых ввода (в случае небольших однофазных потребителей может понадобиться всего один трехфазный ввод). В простейших случаях АВР представялет собой набор контакторов и реле, которые переключают нагрузку к одной из двух питающих линий в зависимости от выбранного режима. Более сложные конструкции позволяют автоматически запускать и останавливать генератор, анализировать состояние вводов и качества электроснабжения на них, автоматически выбирать наиболее подходящий для питания ввод.

Чтобы вы смогли наглядно ознакомиться с работой АВР, предлагаем посмотреть на работу системы АВР в различных режимах:

1. Откройте демонстрацию.

2. Включите оба питающих ввода с помощью оранжевых рубильников.

3. Отключите рабочий Ввод 1 - автоматика подключит резервный Ввод 2 и подаст сигнал на запуск генератора (~ 5с)

4. Подключите Ввод 1 - автоматика заглушит генератор и переключит нагрузку на Ввод 1.

5. Генератор можно запустить вручную с помощью кнопки "Запуск".

6. В ручном режиме можно подключать нагрузку к 1 и 2 вводу.

Теперь, когда вы ознакомились с принципами работы АВР, подробнее рассмотрим его устройство.

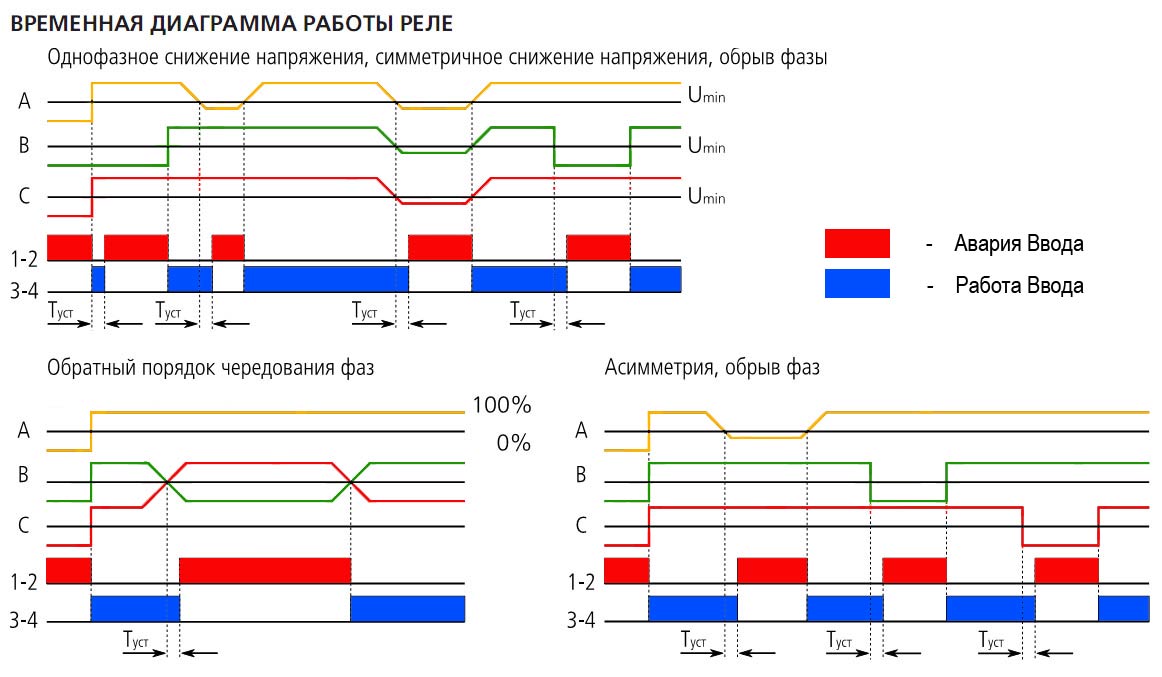

В основе наших блоков АВР используются быстрые и надежные реле контроля, устройства защиты, контроллеры ведущий производителей: ABB, Legrand, Schneider Electric, Finder, Меандр, Тулапромприбор, Segnetics. Некоторые контроллеры (например - SMH2G) позволяют дистанционно управлять АВР с компьютера или мобильного телефона. Эти приборы анализируют состояние каждого ввода, измеряют отклонение напряжения от номинального значения (220V/380V), выбирают оптимальный режим работы и переключения вводов. Сигналы управления с устройств измерения и контроля поступают на силовые реле - контакторы (пускатели), которые в свою очередь коммутируют цепи питания дома.

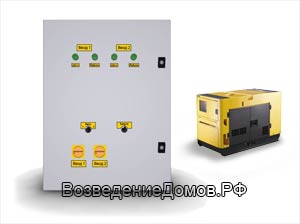

Существует несколько типовых схем АВР, которые используются повсеместно. Мы, чаще всего, предлагаем для загородного дома использовать схему с одним основным и одним резервным вводом. Резервным источником питания, в этом случае, выступает дизельный или бензиновый генератор с автоматическим запуском. С целью экономии свободной площади дома мы размещаем АВР в вводно-распределительном щите (ВРУ).
