Ни один дом или квартира не могут быть подключены к электрическим сетям без предусмотренной автоматической аппаратуры. Она предназначена для различных целей, важнейшая из которых - защитить дом от пожара из-за короткого замыкания, а его жильцов от поражения электрическим током.

Мы рекомендуем использовать продукцию известных производителей, т.к. она отличается высокой надёжностью и долгим сроком службы:

  • ABB
  • Legrand
  • Schneider electric
  • ИЭК

Автоматические выключатели

Модульные автоматические выключатели выполняют защиту кабельных сетей дома от токов коротких замыканий и перегрузок. При этом он не защищает непосредственно электрооборудование от скачков напряжения. Серия автоматических выключателей S200 производства ABB широко распространена в электроустановках жилых зданий. Эта серия отличается оптимальным соотношением цена - качество. На примере этой серии раскроем основные характеристики и элементы автоматического выключателя.

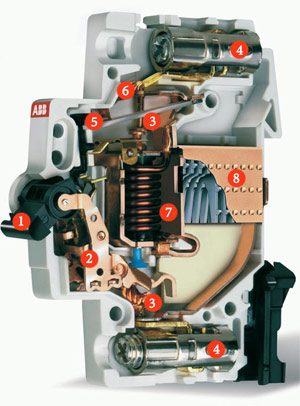

Конструкция автоматического выключателя

1 - Пластиковый язычок.

2 - Механизм подвижного контакта.

3 - Гибкое соединение подвижного контакта.

4 - Винтовые зажимы.

5 - Тепловой расцепитель.

6 - Гибкое соединение неподвижного контакта.

7 - Электромагнитный расцепитель.

8 - Дугогасящее устройство.

Количество полюсов.

В зависимости от количества подключаемых проводников различают 1, 2, 3 и 4-полюсные автоматические выключатели. 1 и 2-полюсные выключатели используются для отключения однофазных линий, а 3 и 4-полюсные - для трехфазных линий.

Характеристика автоматического выключателя.

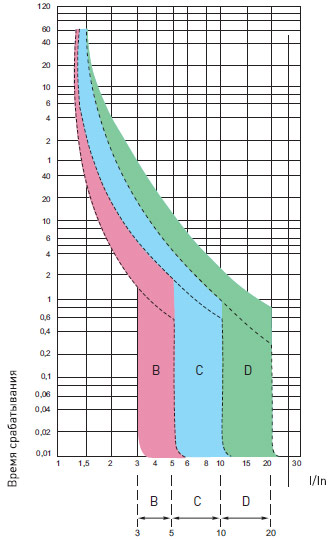

Характеристикой автоматического выключателя называют кривую отключения. Она описывает зависимость времени отключения от кратности перегрузки. По стандарту IEC 898 различают следующие характеристики:

Автоматические выключатели с характеристикой А предназначены для использования в сетях с небольшими кратковременными перегрузками.

Для защиты сетей освещения рекомендуется использовать автоматические выключатели с характеристикой B.

Характеристика C позволяет безопасно отключать как сети освещения, так и силовые сети (в том числе и электродвигатели с умеренными пусковыми токами).

Для защиты сетей питания электродвигателей с большими пусковыми токами используют автоматические выключатели с характеристикой D.

При подключении индуктивной нагрузки рекомендуется использовать устройства с характеристикой K.

Если в качестве потребителей используются только электронные устройства, лучше использовать автоматические выключатели с характеристикой Z.

Номинальный ток.

Номинальным током автоматического выключателя принято считать предельный ток в подключенной к нему группе, при котором не происходит его отключения.

При небольших перегрузках в работу вступает тепловой расцепитель, который постепенно нагревается током в цепи и приводит к срабатыванию автоматического выключателя. Поскольку тепловые процессы достаточно медленные время срабатывания автоматического выключателя по тепловому расцепителю обычно велико (до 1 часа). Этот факт позволяет защитить кабели сети от незначительных токовых перегрузок.

При больших перегрузках, например при коротком замыкании, когда ток может превышать номинальный в десятки раз, происходит срабатывание электромагнитного расцепителя. Время отключения автоматического выключателя по электромагнитному расцепителю составляет десятки миллисекунд, что позволяет не допустить перегрева кабелей и оплавления изоляции.



Дифференциальные автоматы и устройства защитного отключения

Устройства дифференциального тока – это устройства защиты, которые срабатывают при возникновении превышающего уставку тока утечки.
Они непрерывно вычисляют векторную сумму токов однофазной или трехфазной линий и пока сумма равна нулю, они пропускают электрический ток. Электропитание немедленно прекращается, если сумма превышает значение чувствительности устройства. Таким образом, значительно снижается вероятность поражения электрическим током при случайном прикосновении к токоведущим частям устройства или повреждении изоляции кабеля.

Устройства дифференциального тока классифицируются по трем параметрам:

  • определение формы волны
  • чувствительность
  • время срабатывания
Кроме того, в зависимости от типа конструкции, устройства дифференциального тока (УДТ) подразделяются на ВДТ или УЗО (без защиты от сверхтоков), АВДТ (со встроенным автоматическим выключателем) и БДТ (блоки дифференциального тока для обязательного соединения с автоматическим выключателем).

Устройства защиты от перенапряжений

Разряды молний создают импульсные сверхтоки, которые генерируют перенапряжения в системах распределения электроэнергии и сетях передачи данных. Устройства защиты от перенапряжений (УЗИП) безопасно отводят импульсные сверхтоки на землю и ограничивают перенапряжение до значений, совместимых с оборудованием, работающим в сети.

Счётчики электроэнергии

Существует несколько типов счётчиков электроэнергии: одни устанавливаются отдельно в коробе или без него, другие - на стандартную DIN-рейку.

В последнее время сбытовые компании требуют установку счётчиков класса точности не хуже 1. Поэтому к их выбору необходимо относиться с ответственностью.
